2012年我公司開始與俄羅斯利馬克公司合作并引進其雷達技術，俄羅斯利馬克公司的技術是由前蘇聯的軍工雷達技術轉化而來。是140GHz工作頻率的超高頻雷達物位測量儀表，測量誤差精確到±1毫米，發射波束角可以做到1.5°。在高溫（2000度以上）、高壓、強腐蝕，有毒氣體的工況條件下，均能保證測量的準確性，解決各種復雜工況問題。



　　2018年隆重推出俄羅斯利馬克ULM-3D-5型雷達3D物位掃描儀，使用電磁波技術實現多點掃描、三維立體掃描成像顯示的雷達3D物位掃描儀。

　　從單點檢測到多點掃描實現“歷史性跨越”，顛覆傳統物位測量方式。不再使用傳統的點位測量，而是采用Multipoint天線新式掃描技術，經過傳感器采集到物體表面反饋的數據信息?？梢詼y量Multipoint天線到每個料位的距離。

　　能夠?qū)Υ娣旁趦}和露天倉庫中的物料，物位、體積和質量的精準測量。在提高對散裝物料體積檢測精度的同時，極大增強了檢測穩定性！

　　利馬克公司有廣泛的國內外用戶和良好的業績，期待為國內外用戶提供全面的物(液)位解決方案。

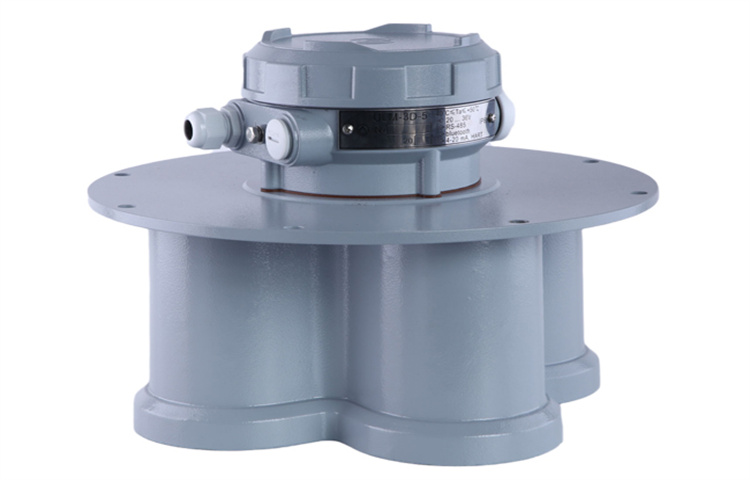

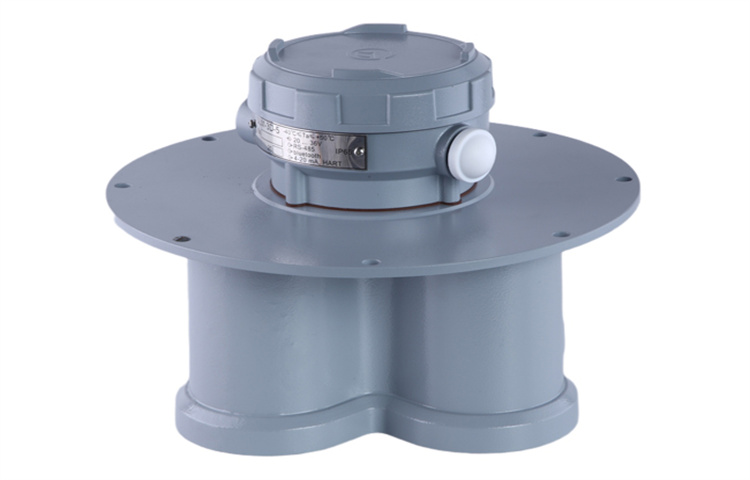

　　俄羅斯利馬克ULM-3D-5型電磁波3D物位掃描儀，使用電磁波技術實現多點掃描、3D成像顯示的雷達物位掃描儀。工作測量范圍0.3~70m，工作頻率140GHz,支持藍牙遠程調控，支持HART協議。

　　利馬克ULM-3D-5電磁波3D物位掃描儀能夠?qū)Υ娣旁趦}和露天倉庫中的物料的物位、體積和質量的精準測量。在提高對散裝物料體積監測精度的同時，極大增強了監測穩定性！

　　Multipoint天線-工作原理及優勢


　　第一、基于電磁波原理超高頻技術掃描,不受被測介質影響，可以測量粉末、顆粒、球體、以及其他固體。

　　第二、非接觸式測量,防粉塵獨特設計.充分考慮材料表面的變化情況，無需維護，保證長期穩定運行。

　　第三、采用利馬克Multipoint技術同步掃描技術，再經過傳感器采集物體表面反饋的數據信息。

　　第四、Multipoint天線可以實現多點位同時測量功能，通過設置實現每個單獨天線測量對應的料位距離。

　　第五、在水蒸汽、高粉塵、超高溫，強腐蝕等極端惡劣工況難題面前，測量不受環境影響干擾。

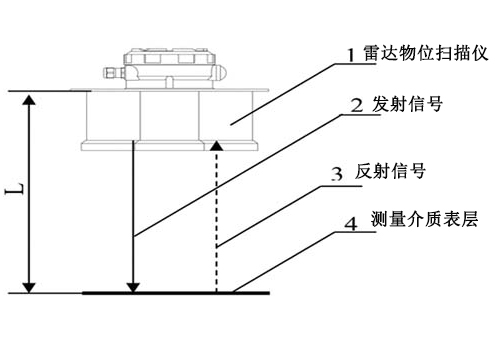

　　原理：利馬克ULM系列3D雷達物位掃描儀安裝在所測介質上方，安裝法蘭下方為雷達監測范圍

　　封閉式存儲罐體：雷達通過法蘭垂直安裝在罐體頂部位置。

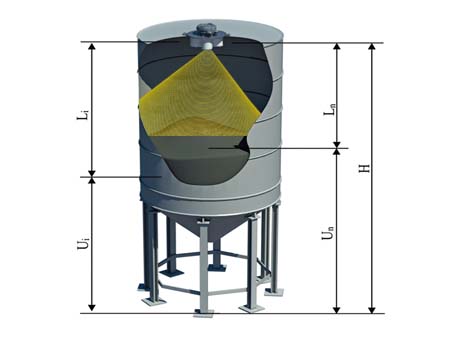

　　露天式存儲倉體：雷達通過支架固定安裝儀表內部天線的每個監測點到安裝法蘭下面至料位表面距離為Li.安裝高度H根據公式計算料位






　


3D雷達物位掃描儀軟件



　　利馬克公司研發出手機或平板電腦通過藍牙、WIFI遠程訪問料倉的服務器平臺軟件，通過把利馬克3D雷達物位掃描儀軟件安裝到一個網絡工控電腦上，以網絡方式遠程登錄訪問服務器，并查詢目前的料位、空高、料高、體積、趨勢等實時信息。

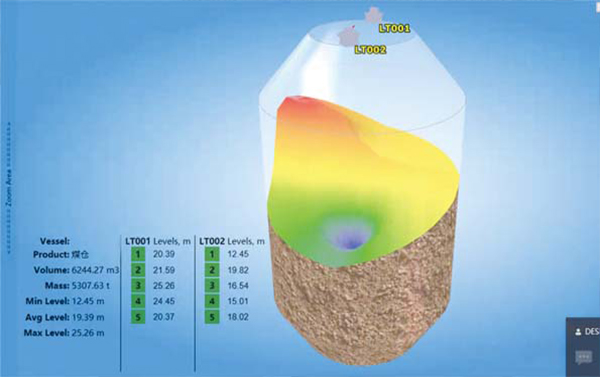

　　用戶可通過以太網連接工控服務器，并運行利馬克3D雷達物位掃描儀軟件程序。查看料位和3D圖形實時的反應，可實時成像、更新物料三維立體圖。該軟件程序可運行在Windows7或更高系統版本的個人計算機。電腦應放置干燥處。

　　多臺物位掃描儀共同工作時，通過工控電腦將多臺3D雷達掃描儀連接至一個控制系統，設置掃描儀發射天線，使波束角重疊交織，工控電腦將通過RS485通信以及Modbus協議獲取數據,計算體積并將其記錄體積的數據，通過遠程電腦上3D繪圖軟件進行信號換算并繪制出料倉內物料實際分布的三維圖像。按照現場的需要輸出平均料位或者根據客戶需求的料位4~20mA電流信號。
